Плиты перекрытия высотой 220мм

ООО "КрафтБетон" выпускает предварительно напряженные плиты пустотного настила с высотой сечения  220 мм, длиной до 9,6 метров, шириной 1,2 м. Технология производства - стендовая, метод изготовления - виброформование, технологическое оборудование фирмы "ECHO", Бельгия. Приготовление бетонной смеси производится на автоматизированном бетонном узле фирмы "Simem", Италия с контролем влажности заполнителей бетонной смеси. Для плит предусмотрено применение плотных бетонов по ГОСТ 26633-91 классов В30 и В40. Армирование двурядное, напрягаемая рабочая арматура - стальные арматурные канаты класса К-7 по ГОСТ 13840-68 и высокопрочная проволока 5Вр1400-1 по ГОСТ 7348-81.

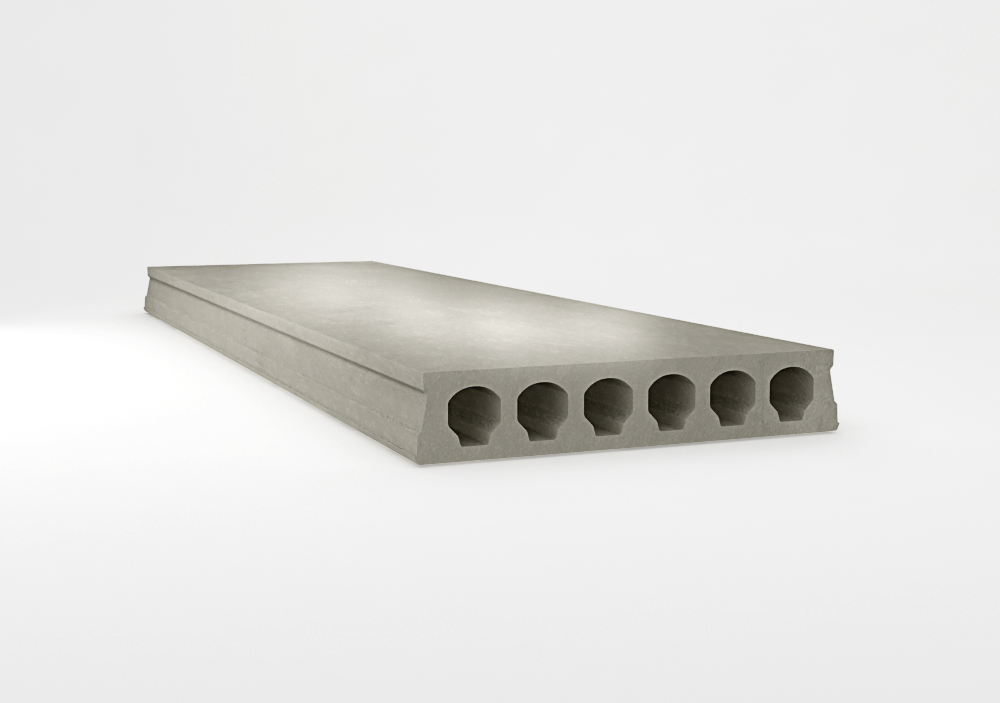

Плиты перекрытия высотой 220мм

Высота сечения: 220мм



Варианты продольной распиловки плит:

Ширина: 1050мм

Ширина: 325мм и 865мм

Ширина: 505мм и 685мм


Преимущества нашей технологии:
 - плиты любой длины с точностью до 1 см;
 - доборные плиты шириной 325, 505, 685, 865, 1050 мм;
 - плиты с косыми торцами (угловые плиты);
 - плиты с выборками (ниши и проемы);
 - плиты повышенных нагрузок до 7300 кг/м² .
 - быстрый монтаж с помощью автозахвата дает возможность укладывать плиты вплотную друг к другу
 - предварительное напряжение независимо от длины плиты
 - идеальность формы
 - качество лицевых поверхностей
угловой распиловки плит

3D модель "угловой распиловки плит"

Схема монтажа с помощью захвата

1. Плиты перекрытия высотой сечения 220мм (изготавливается по серии С.0-455-05.1)

Номенклатура Длина, мм Ширина, мм Высота, мм Объем плиты, м³ Масса, тн Максимальная нагрузка, кг/м²
1 ПБ2-21.12 2080 1197 220 0,549 0,82 7300
2 ПБ2-24.12 2380 1197 220 0,627 0,94 6200
3 ПБ2-27.12 2680 1197 220 0,706 1,05 5350
4 ПБ2-30.12 2980 1197 220 0,785 1,18 3500
5 ПБ2-33.12 3280 1197 220 0,864 1,3 4200
6 ПБ2-36.12 3580 1197 220 0,943 1,41 3800
7 ПБ2-39.12 3880 1197 220 1,022 1,53 3450
8 ПБ2-42.12 4180 1197 220 1,101 1,65 3150
9 ПБ2-45.12 4380 1197 220 1,18 1,7 2900
10 ПБ2-48.12 4780 1197 220 1,259 1,89 2700
11 ПБ2-51.12 5080 1197 220 1,338 2,01 2500
12 ПБ2-54.12 5380 1197 220 1,417 2,13 2350
13 ПБ2-57.12 5680 1197 220 1,496 2,24 2200
14 ПБ2-60.12 5980 1197 220 1,575 2,36 2050
15 ПБ2-63.12 6280 1197 220 1,654 2,48 1950
16 ПБ2-66.12 6580 1197 220 1,733 2,6 1800
17 ПБ2-69.12 6880 1197 220 1,812 2,72 1700
18 ПБ2-72.12 7180 1197 220 1,891 2,84 1650
19 ПБ2-75.12 7480 1197 220 1,97 2,96 1550
20 ПБ2-78.12 7780 1197 220 2,049 3,07 1450
21 ПБ2-81.12 8080 1197 220 2,128 3,19 1400
22 ПБ2-84.12 8380 1197 220 2,207 3,31 1350
23 ПБ2-87.12 7180 1197 220 2,286 3,43 1250
24 ПБ2-90.12 8980 1197 220 2,365 3,55 1150
25 ПБ2-93.12 9280 1197 220 2,444 3,66 1050
26 ПБ2-96.12 9580 1197 220 2,523 3,78 1000
